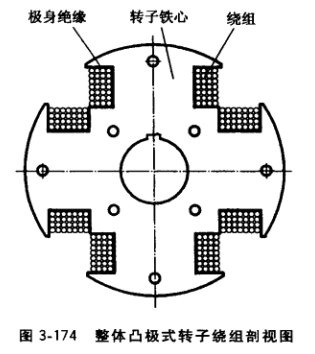

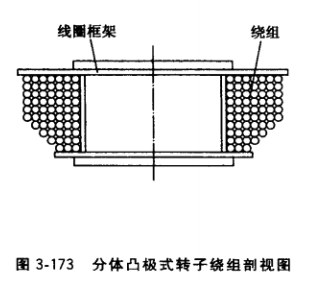

单、三相交流发电机凸极转子绕组有两种结构形式：分体凸极式铁心磁极绕组，其剖视如图3-173所示，包括线圈框架和漆包线绕组；整体凸极式铁心磁极绕组，其剖视如图 3-174所示，包括磁极铁心极身绝缘和漆包线绕组。
1.绕组基本数据

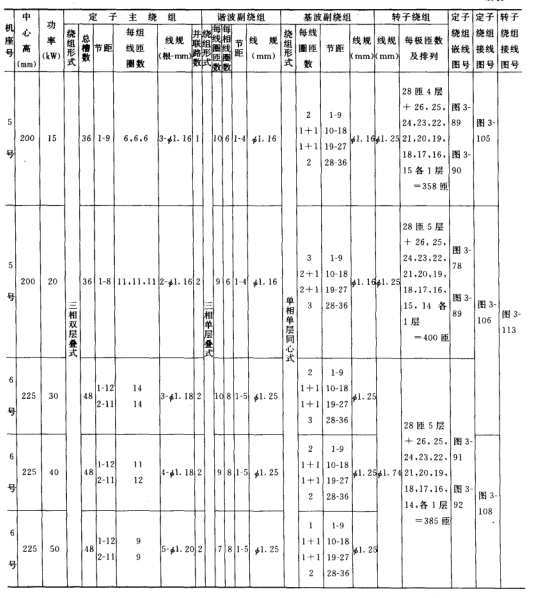

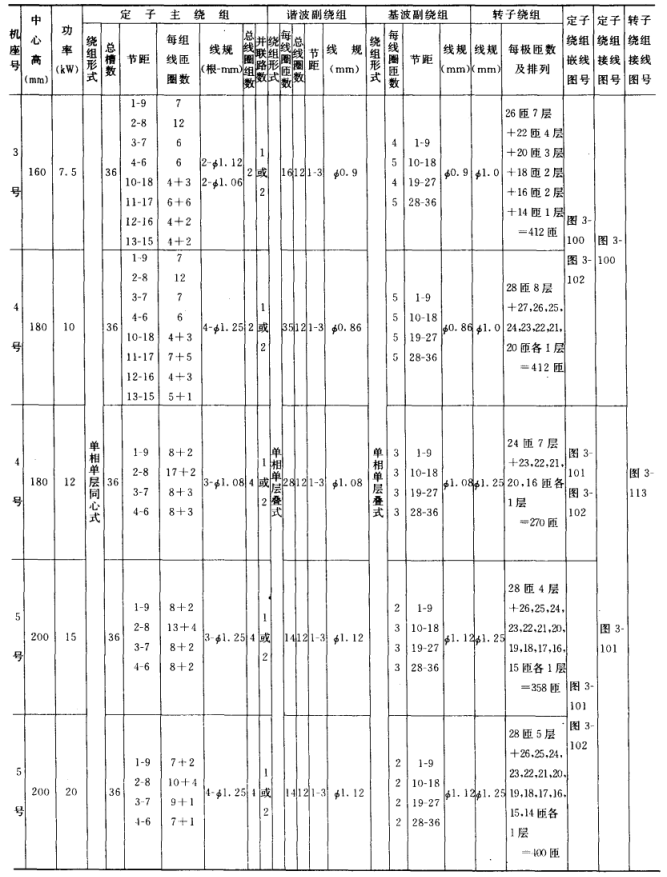

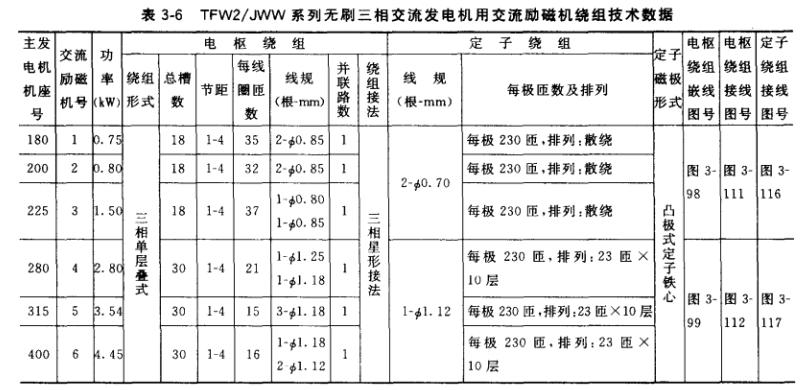

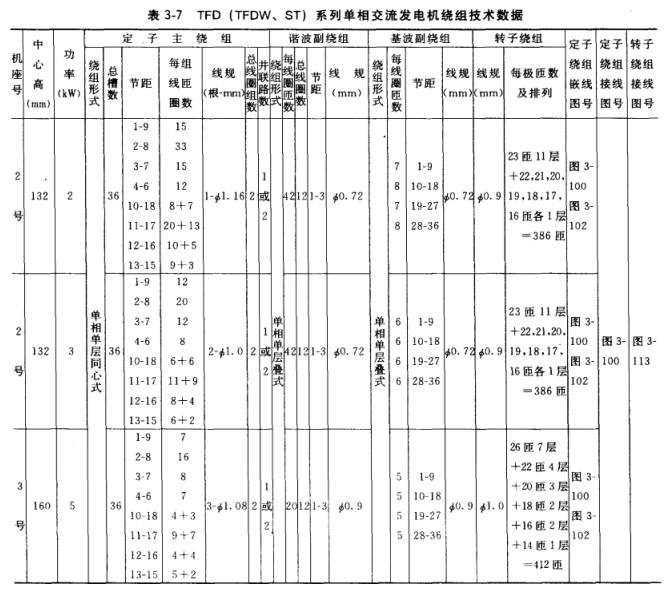

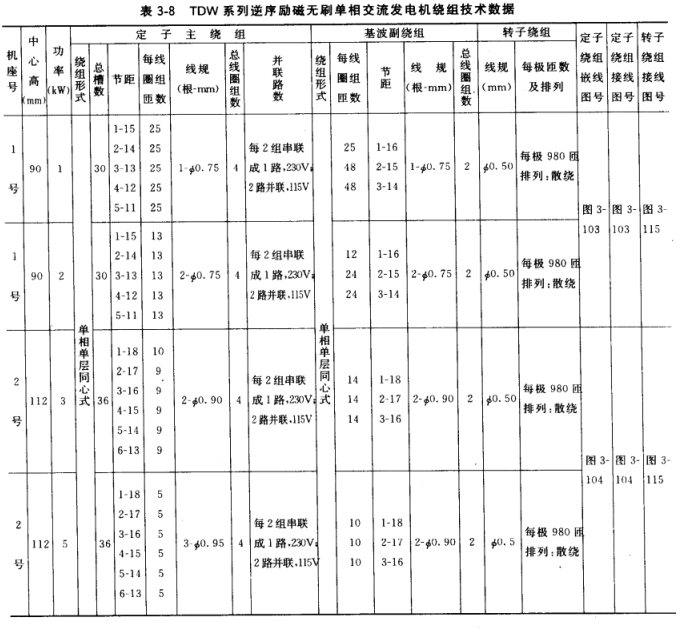

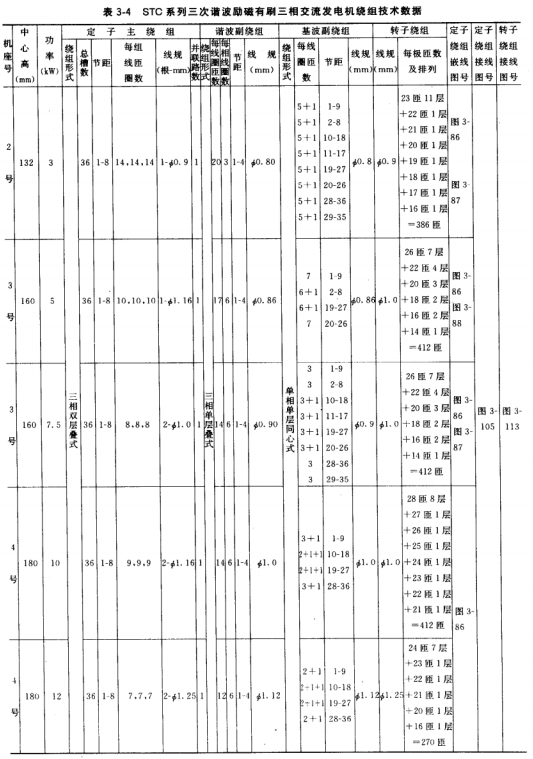

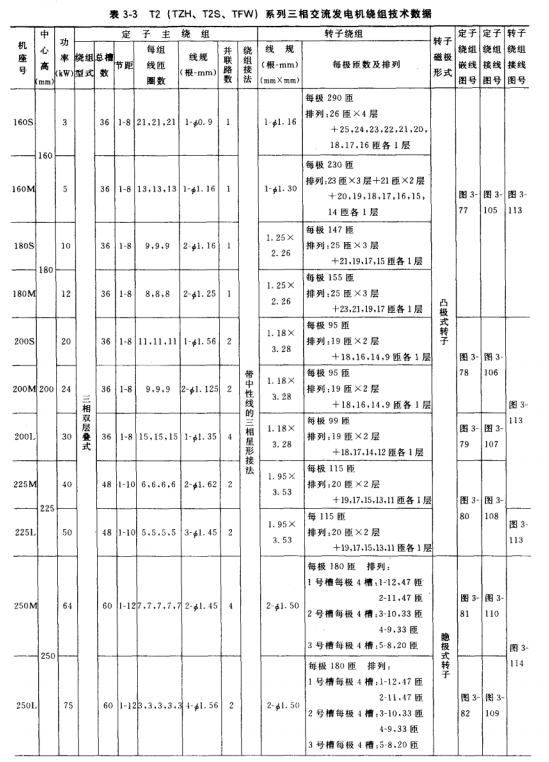

(1)绕组线规。小功率单、三相交流发电机转子绕组一般采用漆包圆铜线，中等功率发电机一般采用漆包扁铜线。修理时根据交流发电机的型号、规格，从表3-3〜表3-8中査找或采用实测法确定线规。
(2)每极转子绕组匝数及排列。根据所修交流发电机的型号、规格，从相应的表3-3、 表3-8中査找.或采用实测法确定匝数及排列。
2.绕线模
凸极转子有传统的分体式转子铁心和新型的整体式转子铁心两种结构，分体凸极式转子绕组一般先绕在转子线圈框架上.，然后装入铁心极身，这就需要先制作线圈框架。整体凸极式转子绕组直接绕在已包绝缘的铁心极身上。
分体凸极式转子绕组线圈框架制作：线圈框架一般均由玻璃纤维增强聚碳酸酯压塑料压制而成，但修理现场难以获得压塑料框架，一般可自制组合式线圈框架，其结构见图3-175。线圈框架由上端板、下端板、侧板 1和侧板2组合而成，各板均采用2〜3mm厚环氧玻璃布板冲制或手工制作，框架各个尺寸按以下确定：
线圈框架高H=转子磁极极身高
线圈框架内宽度B1 =转子磁极极身宽+0. 5 (mm)
线圈框架外宽度B2 =转子磁极极靴宽
线圈框架下端板宽度B3 =磁极极身在转子磁轭处距离+极身宽+ 2侧板厚+ 0.5 (mm)
线圈框架内长度L1=转子磁极极身长(包括2块磁极铁心压板厚)+1 (mm)
线圈框架外长度L2 =转子磁极极身长+ (B2-B1) +4 (mm)
为了使组合的框架结实，相邻两片侧板接合处宜制成凹凸槽，槽深等于侧板序。组合的线圈框架在侧板接合处菱角应倒圆，使绕线时不刮伤漆包线。
3.转子绕组绕制

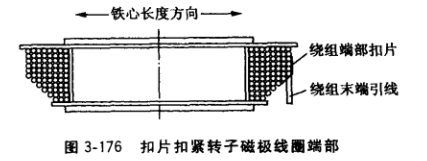

(1)分体凸极式转子绕组绕制，把线圈框架装夹在绕线机的绕线架上，按设计规定 或实测的每层排列匝数及层数绕线，排列应 整齐、结实，总匝数应正确，末匝应采用扣片扣紧(见图3-176)。每个线圈绕线方向图3-176扣片扣紧转子磁极线圈端部应统一。
(2)整体凸极式转子绕组绕制。把整个转子铁心装夹在绕线机的绕线架上，绕每一极时转子铁心径向位置应固定，不得受绕线拉力影响而错位。绕线前与线圈接触的铁心极身和极靴面应包好绝缘。按设计规定或实测的每层排列匝数及层数绕线，排列应整齐、结实，总匝数应正确，末匝应采用扣片扣紧。每个线圈绕线方向应统一。
