发电机定、转子绕组都必须正确接线,使转子相邻磁极形成N、S、N、S极性,定子铁心也被划分成与转子相等极数,也形成N、S、N、S极性。一旦接线错误,势必降低发电机输出电压,甚至不发电,因此,在大修中嵌、接线时都必须认真检査极性。极性检测方法有目测法和指南针法两种。
1.目测法
用眼睛仔细观察转子相邻磁极绕组连接是否符合头一头相连、尾一尾相连(也叫开、 闭、开、闭接法),定子相邻线圈组之间连接是否也符合头一头相连、尾一尾相连,若不符合则极性错误。
2.指南针法

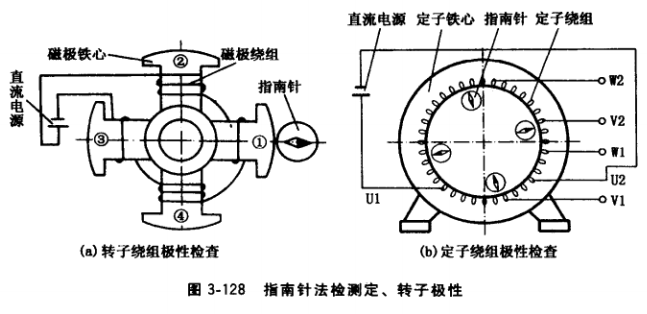

(1)检査转子极性。把转子垂直落地,接线见图3-128a。绕组中通直流电后,把指南针靠近磁极铁心,并缓缓移动一圈。若绕组接线正确,则指南针从①→④极靠近铁心时,磁针转向铁心的顺序是白、黑、白、黑(或黑、白、黑、白〉,否则即可判断绕组接线错误。
(2)检査定子极性。把定子垂直落地,若是三相发电机,应逐相检査,接线见图 3-128b。先测U相,当线端Ul、U2接上直流电源时,指南针沿铁心内圈表面缓缓移动一 圈,指南针等距转向铁心的顺序是白、黑、白、黑(或黑、白、黑、白),说明绕组接线正 确,否则接线错误。
